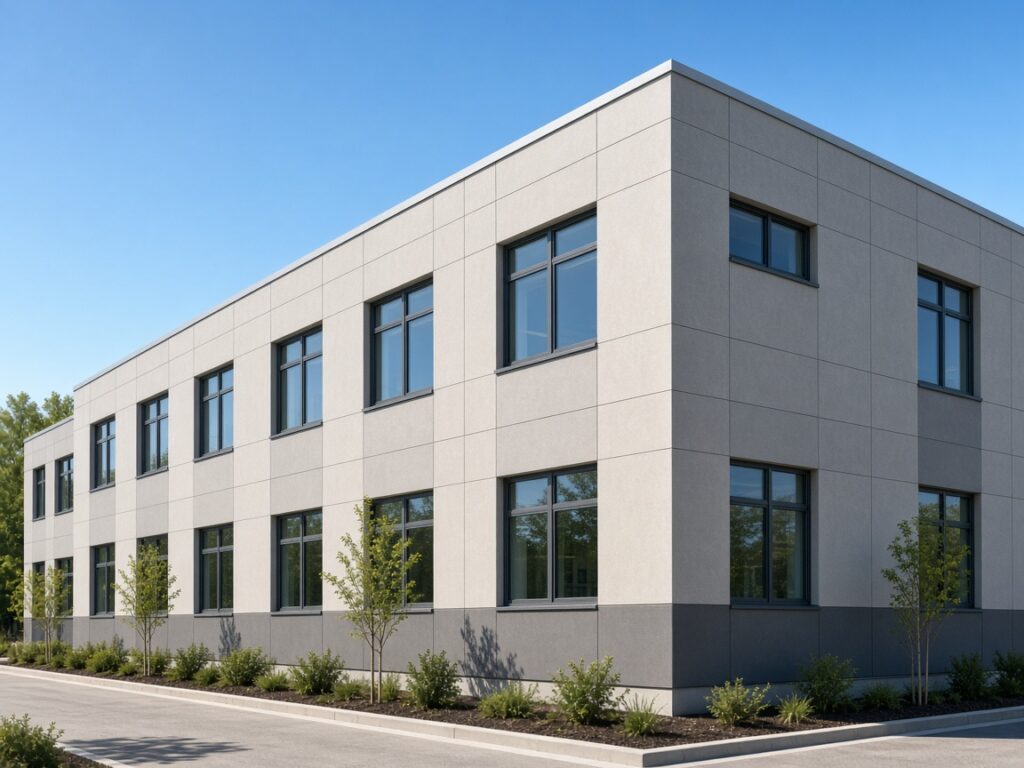

Монтаж цоколя и парапета навесного вентилируемого фасада

Качественный вентилируемый фасад представляет собой инженерную систему, долговечность и энергоэффективность которой напрямую зависят от правильности реализации граничных узлов. Цоколь и парапет являются критическими зонами внешнего контура здания: на цокольный узел воздействуют грунтовая влага, тающий снег и динамические брызги, а парапетная часть воспринимает максимальные ветровые нагрузки и отводит осадки с кровли. В условиях климата Вологды с частыми переходами через нулевую отметку и затяжными осадками малейшая неточность монтажа приводит к промерзанию ограждающих конструкций и намоканию минераловатного утеплителя.

Для девелоперов, проектировщиков и генеральных подрядчиков корректный монтаж нижнего и верхнего сопряжений фасадной подсистемы — это гарантия отсутствия рекламаций при сдаче объекта и в период гарантийной эксплуатации. Ошибки в этих точках нарушают физику воздухообмена в воздушном зазоре, что превращает современную наружную облицовку в накопитель конденсата. Грамотно спроектированная и смонтированная фасадная система обеспечивает беспрепятственный приток воздуха снизу и свободный выброс паровоздушной смеси сверху на протяжении расчетного срока службы здания.

Нормативные требования и физика работы узлов цоколя и парапета

Проектирование и монтаж граничных узлов навесных фасадных систем с воздушным зазором (НФС) строго регламентируются нормативной базой: СП 522.1325800.2023, ГОСТ Р 58154-2018, СП 20.13330.2016 («Нагрузки и воздействия») и СП 131.13330.2020 («Строительная климатология»). Физика процесса базируется на создании устойчивой естественной тяги в вентилируемом зазоре за счет разницы температур и давлений между нижней и верхней точками фасада.

Согласно нормам, минимальная величина воздушного зазора должна составлять не менее 40 мм (с учетом технологических отклонений несущей стены). На цоколе располагаются входные продухи, суммарная площадь которых должна обеспечивать расчетный воздухообмен. В парапетной части формируются выходные вентиляционные щели, сечение которых должно быть не меньше площади входных отверстий, чтобы исключить избыточное аэродинамическое сопротивление.

Климатические особенности Вологодской области накладывают дополнительные требования к проектированию:

• Расчет высоты цокольной зоны: нижний срез облицовки должен отстоять от уровня отмостки не менее чем на 150–200 мм для защиты от отраженных брызг и блокировки снеговым покровом;
• Ветровые пульсации: в зоне парапета, согласно СП 20.13330, ветровое давление существенно возрастает за счет срыва воздушных потоков на углах и карнизах здания, что требует сокращения шага кронштейнов и применения усиленных элементов;
• Коррозионная защита: в местах возможного скопления влаги и солевых реагентов металлические элементы подсистемы должны иметь повышенный класс цинкового или полимерного покрытия либо изготавливаться из коррозионно-стойкой стали.

Если на объекте планируется нестандартная архитектура, профессиональное проектирование вентилируемого фасада позволяет заблаговременно рассчитать температурные поля, ветровые нагрузки и подобрать оптимальные сечения несущих профилей.

Конструктивные особенности и монтаж цокольного узла НВФ

Цокольный узел воспринимает на себя не только климатические факторы, но и механические воздействия (случайные удары, чистка снега, нагрузка от ледяной корки). Поэтому здесь применяются материалы с высокой прочностью и минимальным водопоглощением: цокольный гранит, утолщенный керамогранит, клинкерная плитка или фиброцемент повышенной плотности.

Конструктив узла состоит из нескольких обязательных слоев:

1. Гидроизоляционная отсечка: несущая стена в цокольной зоне обрабатывается обмазочной или оклеечной битумно-полимерной гидроизоляцией на высоту не менее 300 мм выше уровня отмостки;
2. Утеплитель: для подземной и цокольной части фундамента применяется экструдированный пенополистирол (XPS), а выше уровня отсечки — гидрофобизированная минеральная вата на основе базальтового волокна плотностью от 80–90 кг/м³;
3. Перфорированный цокольный профиль: металлическая защитная планка, устанавливаемая в основании вентзазора, защищает утеплитель от грызунов, птиц и крупного мусора, не препятствуя свободному входу воздуха;
4. Стартовые элементы подсистемы: при скрытом или видимом способе монтажа плит используются специализированные крепежные детали, например, кляммер стартовый КЛС 1,2 мм из нержавеющей стали, фиксирующий первый ряд облицовки без смещения.

Параметр узла	Нормативное требование	Функциональное назначение
Высота отмостки до облицовки	Не менее 150 мм (рекомендуется 200–250 мм)	Предотвращение намокания плиты и забивания зазора снегом
Размер перфорации цокольной планки	Отверстия диаметром не более 3–5 мм	Защита от проникновения грызунов и насекомых при сохранении тяги
Толщина воздушного зазора	От 40 мм до 100 мм (по расчету)	Обеспечение постоянного удаления диффузионной влаги
Нахлест гидроизоляции на стену	Не менее 250–300 мм выше отмостки	Исключение капиллярного подсоса влаги в минераловатную плиту

Для надежного выноса направляющих в цокольной зоне с учетом перепада толщины утеплителя цоколя и фасада подбираются надежные несущие опорные элементы, такие как усиленный кронштейн КР 150x70x70x2,0 мм из оцинкованной стали с терморазрывной паронитовой прокладкой для отсечения мостиков холода.

Технология устройства парапетного узла навесного фасада

Парапетный узел завершает вертикальный вентиляционный тракт навесной фасадной системы и сопрягает ее с кровельным пирогом. Верхний обрез облицовки подвергается максимальным ветровым срывам, косым дождям и снеговым шапкам. Главная задача узла — обеспечить свободный выпуск восходящего воздушного потока и одновременно исключить затекание талой и дождевой воды внутрь системы.

Монтаж парапета выполняется по следующей инженерной схеме:

• Несущие вертикальные профили, такие как Т-образный профиль ПВТ 65x50x1,2 мм, доводятся до верхней точки парапетной стены с компенсационным зазором;
• Теплоизоляционный слой заводится на парапетную стену, перекрывая верхний торец для ликвидации линейного мостика холода;
• Для формирования парапетной крышки устанавливаются Т-образные или П-образные костыли из полосовой стали толщиной 3–4 мм с шагом 500–600 мм, обеспечивающие уклон не менее 3° в сторону кровли;
• На костыли монтируется парапетный фартук (отлив) из оцинкованной стали с полимерным покрытием толщиной от 0,55 до 0,7 мм. С наружной стороны фартук оснащается капельником с выносом от плоскости облицовки не менее чем на 50–70 мм;
• Вентвыпуск формируется в виде щели между верхним срезом облицовочных плит и капельником отлива. Зазор защищается от птиц перфорированной сеткой или специальным L-образным профилем.

На объектах, где применяется фасадная система из металлокассет или панели из композита, парапетная крышка часто интегрируется в единый архитектурный ансамбль с облицовкой, что требует точного сопряжения фальцевых замков.

Подбор материалов подсистемы и облицовки для граничных зон

Надежность цоколя и парапета напрямую зависит от металлоемкости и антикоррозионных характеристик каркаса. Согласно ГОСТ 22233 и СП 28.13330, материалы крепежа и подсистемы должны быть совместимы электрохимически, чтобы избежать контактной коррозии в агрессивной влажной среде.

В каталоге компании «СОЮЗ» представлены сертифицированные комплектующие фасадной системы, адаптированные под сложные климатические условия:

• Профили из оцинкованной стали с дополнительным полимерным порошковым покрытием толщиной от 60 мкм для объектов с повышенными требованиями к коррозионной стойкости;
• Элементы из нержавеющей стали аустенитного и ферритного классов (AISI 304, AISI 430), обеспечивающие срок безремонтной службы до 50 лет;
• Вспомогательные направляющие, например, Z-образный профиль ПZ 40x20x20x1,2 мм, применяемый для формирования откосных и парапетных обрамлений;
• Крепежные кронштейны повышенной несущей способности для компенсации ветрового отсоса на высотных отметках кровли.

При отделке цоколя элитных жилых и общественных зданий востребован натуральный камень (гранит, габбро-диабаз), который монтируется на усиленные кронштейны со скрытым или пропильным креплением. Для парапетов и верхних карнизов широко используются легкие композитные панели, устойчивые к динамическим вибрациям и ветровым деформациям.

Пошаговый алгоритм монтажа цоколя и парапета

Выполнение монтажных работ требует строгой технологической дисциплины. Нарушение очередности операций влечет скрытые дефекты, которые проявляются только во время осенне-зимней эксплуатации.

1. Подготовка основания и геодезическая съемка: Очистка основания, нанесение разметки лазерными нивелирами. Определение отклонений стены от вертикали и выноса плоскости фасада.
2. Монтаж кронштейнов цокольной и парапетной зон: Бурение отверстий под анкеры с обязательным проведением испытаний на вырыв. Установка кронштейнов через термоизоляционные прокладки. В парапетной зоне шаг кронштейнов по вертикали уменьшается на 20–30% из-за ветровых пульсаций.
3. Устройство гидроизоляции и монтаж утеплителя: Нанесение битумно-полимерного состава на цоколь. Укладка плит утеплителя снизу вверх с разбежкой швов. Фиксация тарельчатыми дюбелями со стальным сердечником (не менее 5–7 шт. на м²). При использовании двухслойного утепления стыки внешнего слоя перекрывают швы внутреннего.
4. Установка цокольного защитного профиля: Монтаж перфорированной планки по нижнему обрезу утеплителя строго по горизонтальному уровню с шагом дюбелей 300 мм.
5. Сборка несущего каркаса: Фиксация вертикальных Т-образных и Г-образных профилей в пазах кронштейнов с обеспечением фиксированных и скользящих точек для компенсации температурных деформаций.
6. Монтаж облицовки: Установка первого цокольного ряда на стартовые кляммеры или планки. Последовательный монтаж плит с контролем ширины швов до верхней точки парапета.
7. Монтаж парапетных костылей и фартуков: Крепление стальных костылей к парапетной стене анкерами, фиксация оцинкованных отливов с двойным лежачим фальцем или нахлестом с герметизацией полиуретановым герметиком. Проверка угла уклона внутрь кровли.

Типичные ошибки при монтаже граничных узлов фасада

Опыт шефмонтажа и обследования вентилируемых фасадов в Вологде позволяет выделить типичные строительные дефекты, снижающие ресурс фасадной системы:

• Полная герметизация цокольного продуха: Желание «сделать теплее» приводит к закрытию перфорации сплошными металлическими уголками или запениванию зазора монтажной пеной. Вентзазор перестает работать, влага из стен не испаряется, точка росы смещается внутрь помещения, появляется плесень.
• Отсутствие уклона парапетного отлива: Установка отлива горизонтально или с уклоном на улицу. Вода стекает по лицевой поверхности фасада, оставляя грязные потеки и разрушая межплиточные швы при замерзании.
• Недостаточный вынос капельника: Капельник, прижатый к облицовке ближе 30 мм, направляет потоки дождевой воды прямо под верхний ряд фасадных плит.
• Жесткое крепление длинномерных парапетных фартуков: Отливы длиной более 2,5–3 метров нельзя крепить саморезами «намертво» без компенсационных пазов. Температурное расширение металла приводит к короблению фартуков и разгерметизации стыков.
• Прямой контакт оцинкованной стали и меди/алюминия: Отсутствие диэлектрических прокладок между разнородными металлами вызывает ускоренную гальваническую коррозию несущих элементов подсистемы.

Часто задаваемые вопросы (FAQ)

Каким должен быть минимальный зазор между отмосткой и облицовкой цоколя?
Минимальное нормативное расстояние составляет 150 мм, оптимальное — 200–250 мм. Это предотвращает блокировку воздухозаборных отверстий сугробами в зимний период и исключает капиллярное намокание облицовочного материала от талой воды.

Можно ли на парапете закрывать вентиляционный зазор сплошным нащельником?
Категорически нет. Верхний продух — это единственный выход для воздушного потока из фасадной системы. При его перекрытии прекращается тяга во всем стояке вентзазора, что сводит на нет базовый принцип работы вентилируемого фасада. Выходной узел должен защищаться козырьком от дождя, но оставаться открытым для воздуха.

Какой материал лучше выбрать для парапетных крышек?
Оптимальным решением является оцинкованная сталь толщиной 0,6–0,7 мм с полимерным покрытием (полиэстер, пурал) либо алюминиевый лист толщиной от 1,0 мм. Тонкий металл (0,4–0,45 мм) при сильном ветре вибрирует, шумит и быстро теряет форму.

Заключение и выводы

Качественный монтаж цоколя и парапета определяет долговечность всего контура здания. Соблюдение нормативных зазоров, применение проектных профилей и антикоррозийных метизов защищает несущие стены от промерзания и сырости. Инженерно-производственная компания «СОЮЗ» осуществляет комплексные поставки фасадных систем собственного производства, а также выполняет экспертный аудит проектной документации.
